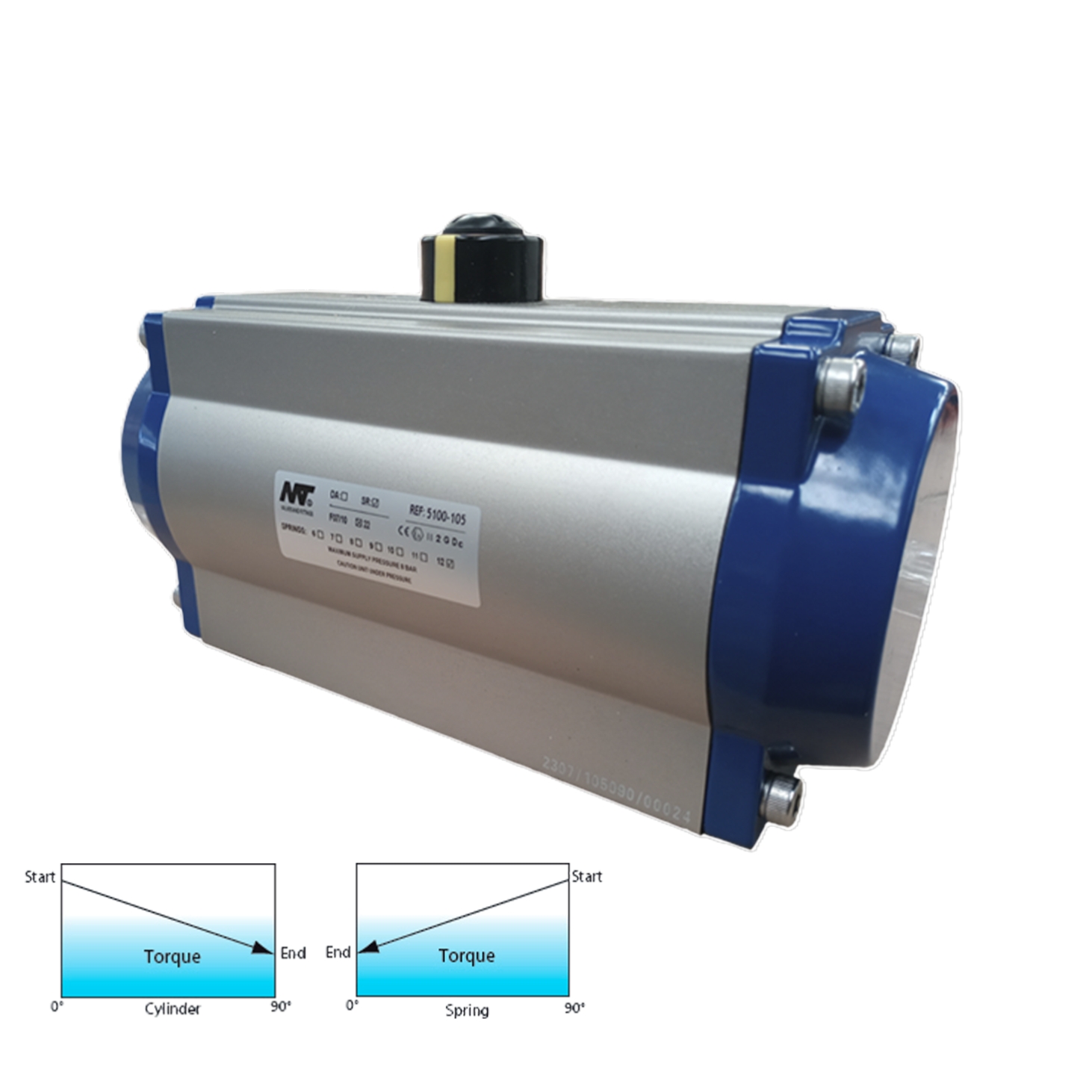

Actuador neumático piñon cremallera Simple Efecto cuerpo aluminio

DESCRIPCIÓN:

Los actuadores neumáticos son dispositivos avanzados que convierten la energía del aire comprimido en movimiento mecánico, facilitando la automatización en la apertura y cierre de válvulas con un giro de 90º. Estos actuadores de 1/4 de vuelta deben instalarse asegurando que la válvula y el actuador estén correctamente alineados (ya sea en posición abierta o cerrada) y que la conexión del vástago de la válvula encaje perfectamente. La fijación se realiza utilizando la plataforma de montaje estándar ISO 5211. Es crucial instalar los actuadores en entornos que respeten los límites técnicos especificados, garantizando un rendimiento óptimo:

Temperatura de trabajo: de -20 ºC a 80 ºC
Presión de trabajo: de 29 psi (2 bar) a 116 psi (8 bar)
Lubricación garantizada para hasta 1.000.000 de maniobras

CARACTERÍSTICAS:

Giro de 1/4 de vuelta de 90º
Doble taladro inferior para anclaje a válvula, conforme a las normas ISO 5211/DIN 3337
Conexión de vástago según Norma ISO 5211 / DIN 3337, compatible con montaje a 45º o 90º
Montaje de electroválvula según la Norma NAMUR
Montaje de accesorios conforme a las normativas NAMUR VDI/VDE 3845
Limitador de carrera de apertura y cierre
Protección de la tapa externa con recubrimiento epoxi de alta durabilidad

APLICACIONES:

Automatización de sistemas de control de flujo en procesos industriales
Sistemas de seguridad y control en plantas industriales

Código	Diámetro del embolo	Operación	Fxx	Cuadrado vastago
5100052	52 mm	Simple efecto	F03-F05	11
5100063	63 mm	Simple efecto	F05-F07	14
5100075	75 mm	Simple efecto	F05-F07	17
5100083	83 mm	Simple efecto	F05-F07	17
5100092	92 mm	Simple efecto	F05-F07	17
5100105	105 mm	Simple efecto	F07-F10	22
5100125	125 mm	Simple efecto	F07-F10	22
5100140	140 mm	Simple efecto	F10-F12	27
5100160	160 mm	Simple efecto	F10-F12	27
5100190	190 mm	Simple efecto	F14	36
5100210	210 mm	Simple efecto	F14	36
5100240	240 mm	Simple efecto	F16	46
5100270	270 mm	Simple efecto	F16	46
