LÍNEA 8500 Categorías Acero inoxidable, MT, Válvula de esfera, Válvulas y filtros

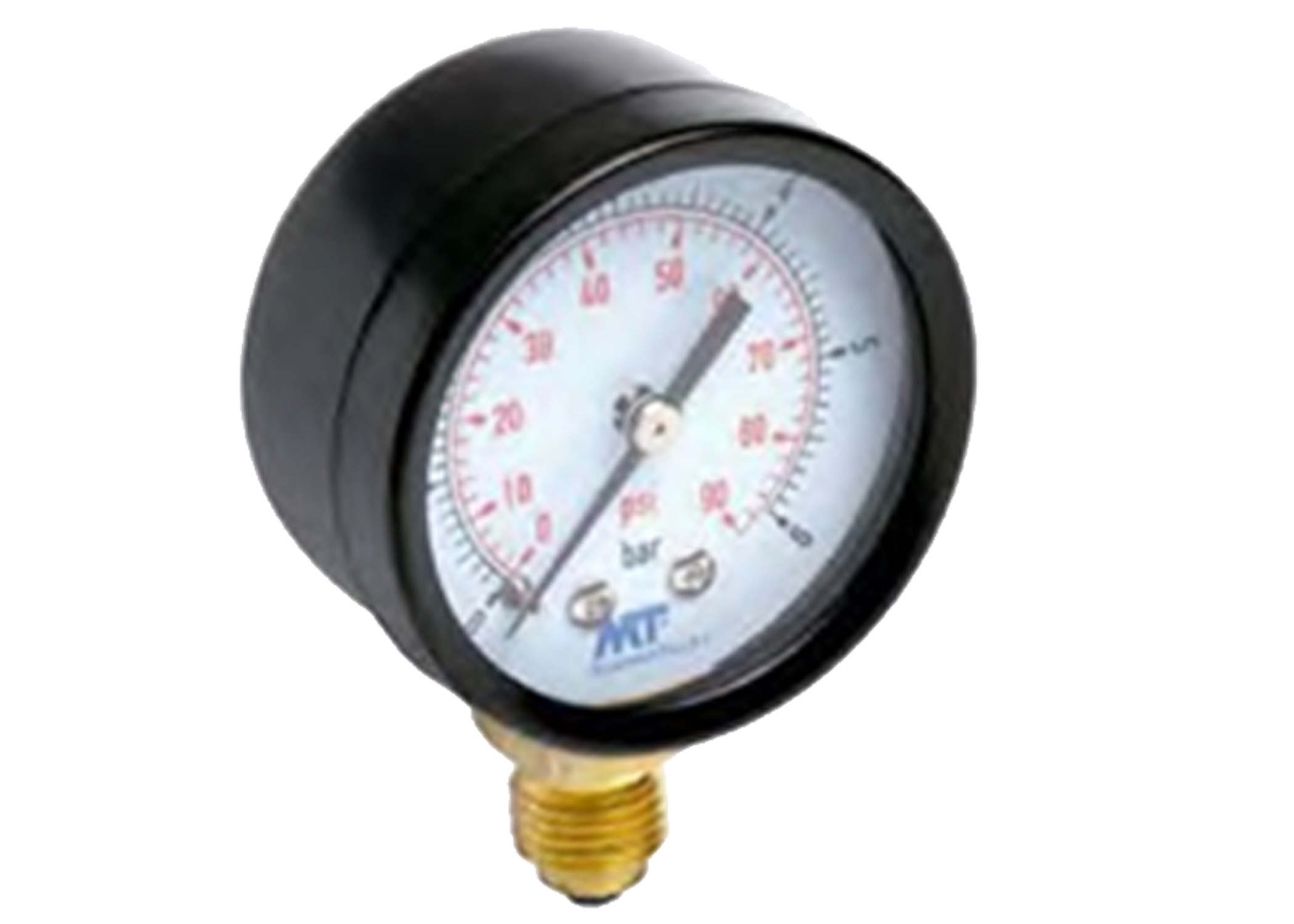

Manómetro caja seca DN50 conexión radial

DESCRIPCIÓN

Los manómetros son instrumentos de medición de presión diseñados para proporcionar lecturas precisas y confiables. Se pueden instalar tanto en posición vertical como horizontal. Para su correcta instalación, se deben seguir los siguientes pasos:

Selección del punto de instalación: Elija un lugar accesible, protegido de golpes y temperaturas extremas.

• Preparación de la conexión: Verifique el tipo de rosca (NPT o BSP) y aplique sellador si es necesario.
• Instalación del manómetro: Enrosque manualmente el manómetro y ajuste con una llave sin exceder el par recomendado.
• Verificación de fugas y alineación: Asegúrese de que la carátula esté visible y rectifique posibles fugas.
• Puesta en marcha: Presurice el sistema lentamente y confirme que la aguja del manómetro responda correctamente.
• Temperatura ambiente: de -20ºC a +60ºC.
• Temperatura del proceso: hasta +60ºC.
• Presión máxima de trabajo: se recomienda que no supere el 75% del rango total para presiones sostenidas y el 65% para presiones fluctuantes.

CARACTERÍSTICAS

• Cumple con la Norma EN 837-1.
• Escala de medida positiva y dual para mayor versatilidad.
• Unidad de presión: BAR/PSI.
• Manómetro analógico de alta precisión.
• Rosca macho de 1/4" NPT.
• Rango de precisión del 1,6%.

APLICACIONES

Los manómetros son ideales para entornos estables sin vibraciones ni pulsaciones. Son adecuados para sistemas de baja exigencia como:

• Sistemas de aire comprimido.
• Redes de agua potable.
• Gases no corrosivos en procesos estables.
• Equipos donde no se presenten golpes de ariete o pulsaciones bruscas de presión.

Código	Escala	Carátula	Cuerpo	Conexión	Posición de conexión
850002	2 bar	Seca	Plástico	Roscada	Inferior
850004	4 bar	Seca	Plástico	Roscada	Inferior
850006	6 bar	Seca	Plástico	Roscada	Inferior
850010	10 bar	Seca	Plástico	Roscada	Inferior
850016	16 bar	Seca	Plástico	Roscada	Inferior

Productos Alternativos

8400 Manómetro caja seca DN50 conexión axial

8599 Manómetro con glicerina DN63 conexión radial
