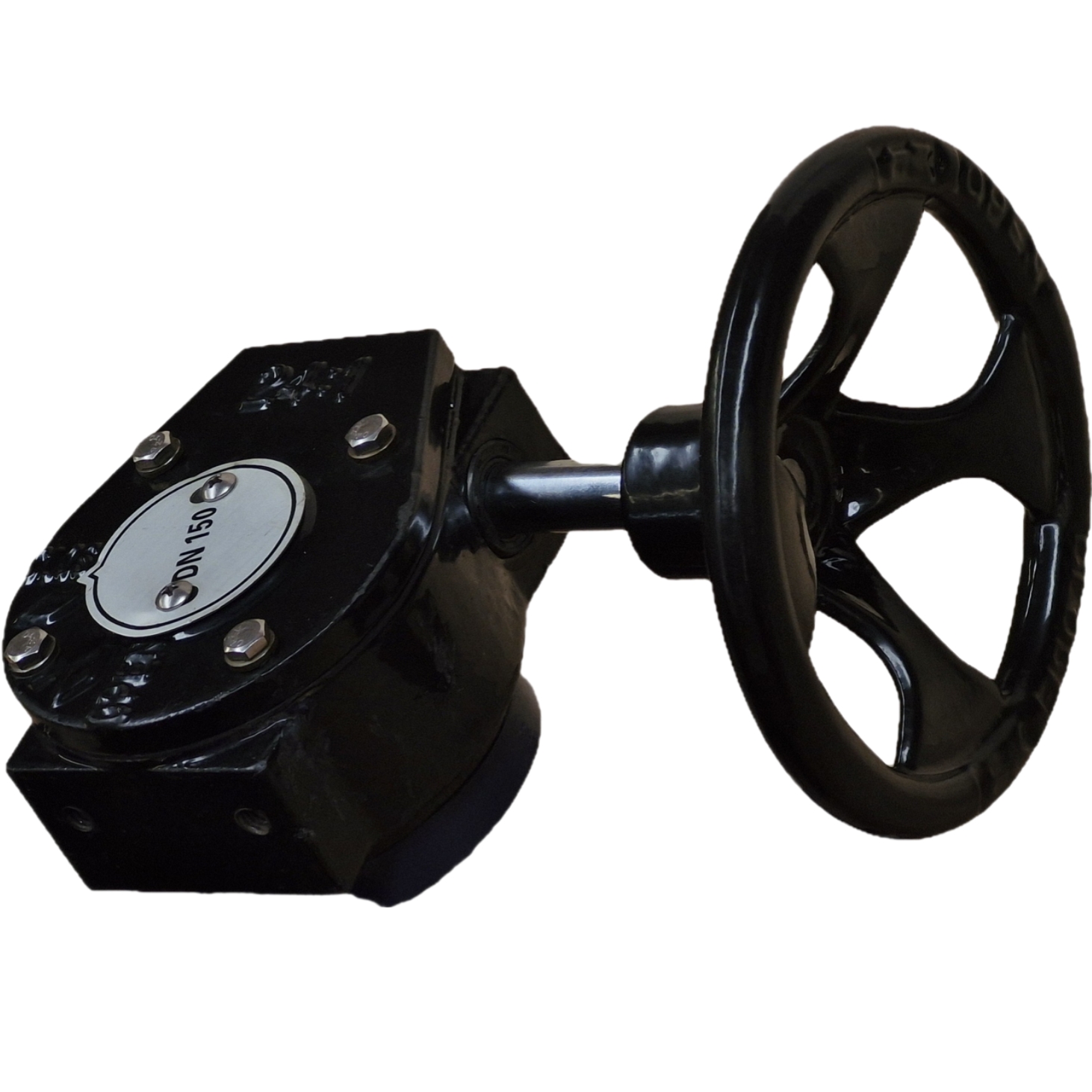

Operador de Engranes de fundición

DESCRIPCIÓN:

El operador de engranajes es un dispositivo diseñado para el accionamiento manual de válvulas de cuarto de vuelta, como válvulas de bola y mariposa. Su mecanismo de reducción de engranajes optimiza la operación, garantizando un control eficiente, seguro y preciso, al reducir significativamente el esfuerzo necesario para abrir o cerrar la válvula. Estos operadores se instalan en las válvulas, asegurando su posicionamiento adecuado en los estados abierto o cerrado. La instalación requiere la alineación del acoplamiento con el vástago, el cual debe fijarse mecánicamente utilizando la plataforma de montaje estándar ISO 5211.

Es esencial verificar la capacidad de torque requerida para el accionamiento de la válvula y la compatibilidad de montaje según el estándar ISO 5211 y el tipo de acoplamiento del vástago.

CARACTERÍSTICAS:

Mecanismo de engranaje para reducción de torque en la operación de válvulas
Rango de torque: 200 a 4000 Nm
Ensamblaje en válvulas con plataforma de montaje conforme a ISO 5211 y vástago cuadrado
Construcción de alta calidad en hierro fundido, con acabado de pintura epoxi de 200 unidades
Indicador visual que muestra la posición abierta o cerrada de la válvula
Volante de accionamiento manual para un control preciso

APLICACIONES:

Aplicaciones en ambientes de alta presión
Entornos industriales exigentes
Industria petrolera y gas
Tratamiento de agua y saneamiento
Plantas químicas y petroquímicas
Generación de energía
Industria alimentaria
Industria farmacéutica

Código	Medida	Conexión	Asiento	Accionamiento	Automatizable
51224200	8"	ISO 5211	NBR	Volante	No
51224250	10"	ISO 5211	NBR	Volante	No
51224300	12"	ISO 5211	NBR	Volante	No
51224040100	1.5" - 4"	ISO 5211	NBR	Volante	No
51224125150	5" - 6"	ISO 5211	NBR	Volante	No
