LÍNEA 51402 Categorías Acero inoxidable, MT, Válvula de esfera, Válvulas y filtros

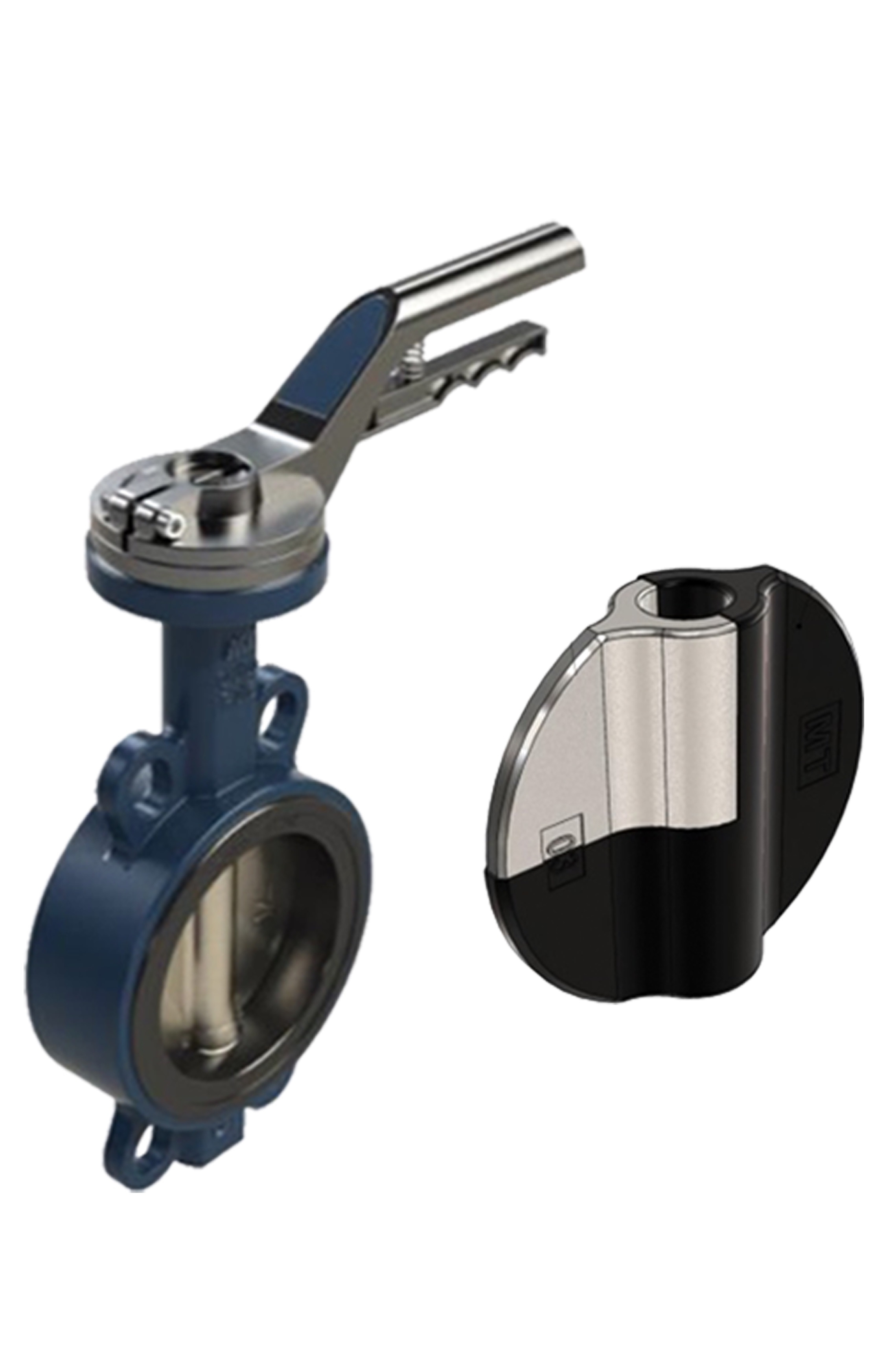

Válvula Tipo wafer Mariposa cuerpo de fundición disco de fundición cubierto de Rilsan

DESCRIPCIÓN:

Las válvulas de mariposa son dispositivos de control de flujo que utilizan un disco giratorio para regular el paso de fluidos. Su diseño permite una apertura y cierre rápido con un giro de 90°C. Las válvulas de mariposa se pueden instalar en vertical y en horizontal. Revisar la estanqueidad de las uniones antes de poner en servicio la instalación. Seguir las normas locales.

Temperatura de trabajo 5140: 20 a 120 C
Temperatura de trabajo 51402: 20 a 80 C
Presión máxima de trabajo: 1 ½ " 6": 300 PSI/ 20 bar
8" 12": 250 PSI / 16 bar
14" 24": 150 PSI / 10 bar

CARACTERÍSTICAS:

Cuerpo en Fundición nodular GGG 40 recubrimiento pintura Epoxi RAL 5013
Disco cierre Fundición Dúctil GGG 40 recubrimiento en Poliamida 11
Preparadas para brida según Norma ANSI 125/150 y DIN 2576 -2502 (PN10/16)
Distancia entre caras según EN 558 -1 (serie 20)
Plataforma de montaje directo ISO 5211
Eje y disco concéntrico
Válvulas para el suministro de agua UNE- EN -1074
Cumple los requisitos de la AWWA C-504
Asiento del disco EPDM Shore 70 acorde EN-681

APLICACIONES:

Climatizadores, ventilación, calefacción
Tratamientos y distribución de agua
Industria de Minería
Sistemas contraincendios
Sistemas de riego
Industria Química y Farmacéutica
Sistemas sanitarios.
Construcción Naval
Industria azucarera
Procesos de alimentos
Trasvase de productos granulados

Código	Medida	Conexión	Asiento	Accionamiento	Automatizable
51402050	2"	Wafer	NBR	Palanca	Si
51402065	2 1/2"	Wafer	NBR	Palanca	Si
51402080	3"	Wafer	NBR	Palanca	Si
51402100	4"	Wafer	NBR	Palanca	Si
51402125	5"	Wafer	NBR	Palanca	Si
51402150	6"	Wafer	NBR	Palanca	Si
51402200	8"	Wafer	NBR	Palanca	Si
51402250	10"	Wafer	NBR	Palanca	Si
51402300	12"	Wafer	NBR	Palanca	Si
51402050MR	2	Wafer	NBR	Operador de engranes	Si
51402065MR	2 1/2	Wafer	NBR	Operador de engranes	Si
51402080MR	3	Wafer	NBR	Operador de engranes	Si
51402100MR	4	Wafer	NBR	Operador de engranes	Si
51402125MR	5	Wafer	NBR	Operador de engranes	Si
51402150MR	6	Wafer	NBR	Operador de engranes	Si
51402200MR	8	Wafer	NBR	Operador de engranes	Si
51402250MR	10	Wafer	NBR	Operador de engranes	Si
51402300MR	12	Wafer	NBR	Operador de engranes	Si
