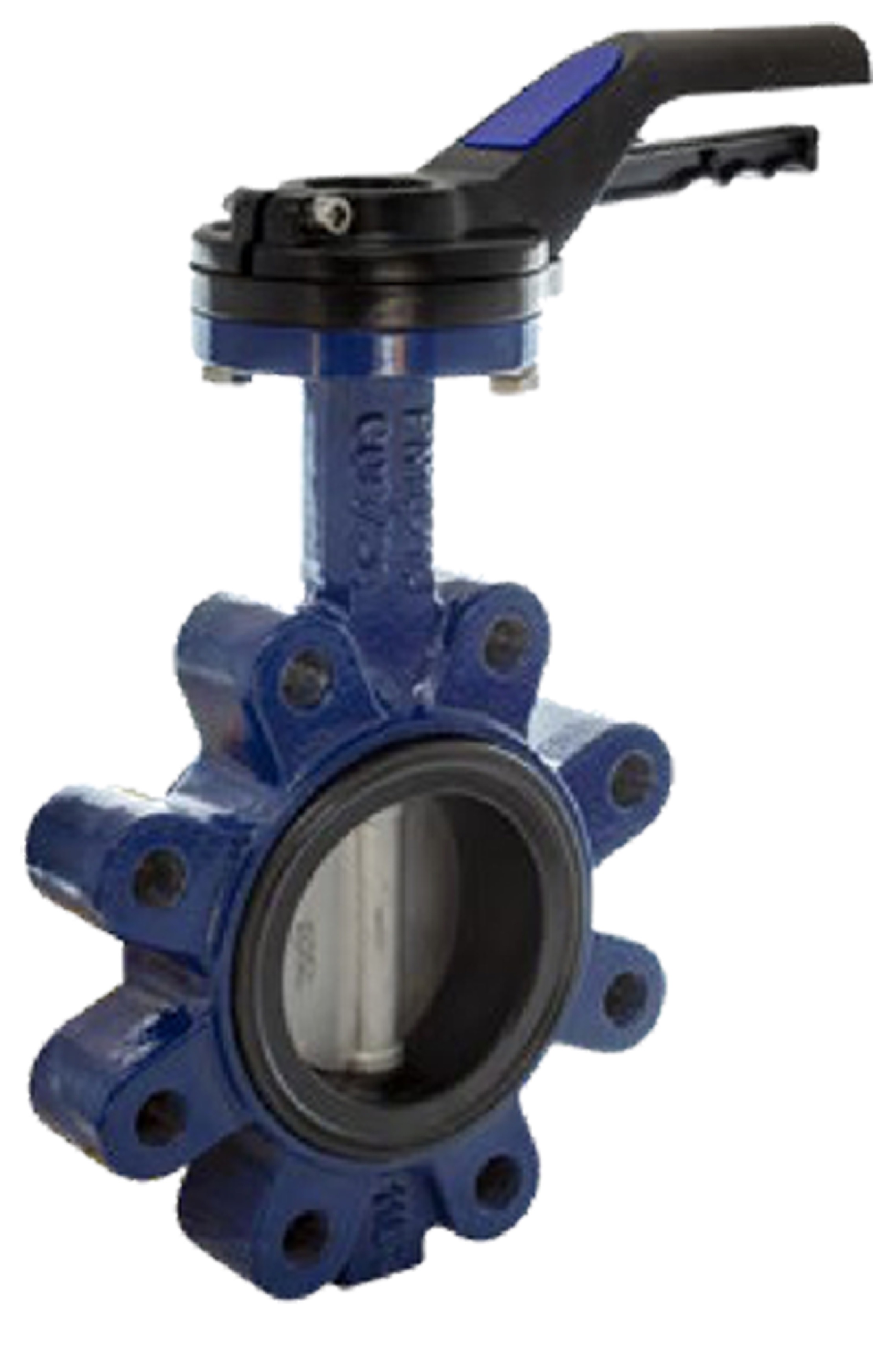

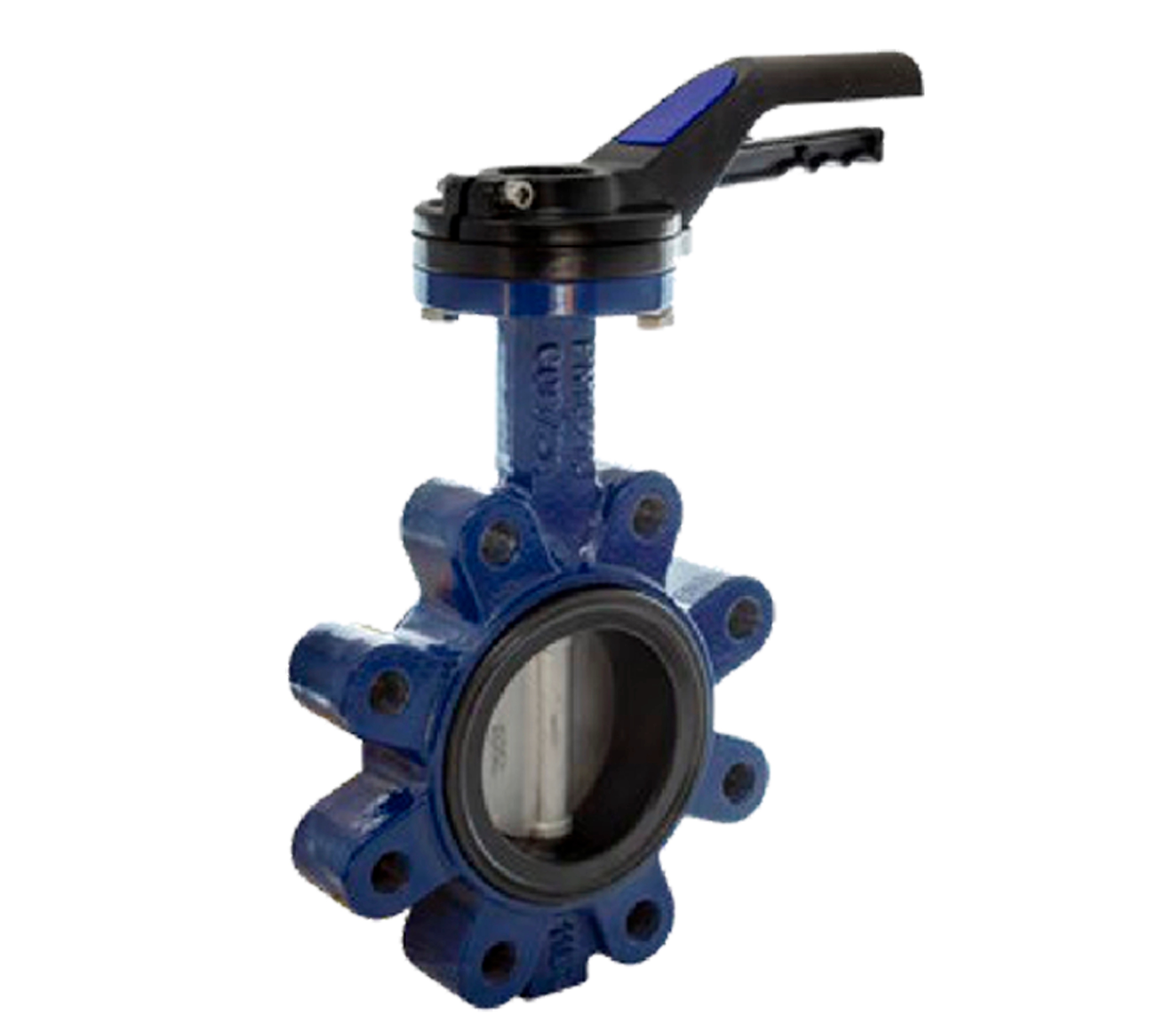

Válvula Tipo LUG Mariposa cuerpo de fundición disco de acero Inoxidable

DESCRIPCIÓN;

Las válvulas de mariposa son dispositivos de control de flujo que emplean un disco giratorio para regular el paso de fluidos. Su diseño permite una apertura y cierre rápido mediante un giro de 90°, brindando eficiencia y facilidad de uso. Estas válvulas pueden instalarse tanto en posición vertical como horizontal, asegurando versatilidad en su montaje. Se recomienda verificar la estanqueidad de las uniones antes de poner en servicio la instalación y seguir las normas locales vigentes para garantizar un funcionamiento seguro y eficiente.

Temperatura de trabajo: 200°C a 80°C.
Presión máxima de trabajo: 16 bar / 150 PSI.

CARACTERÍSTICAS:

Cuerpo en fundición nodular GGG 40 con recubrimiento de pintura epoxi RAL 5013 para mayor resistencia a la corrosión.
Disco de cierre en acero inoxidable AISI 316 (ASTM A276) que garantiza durabilidad y resistencia química.
Preparadas para bridas según Normas ANSI B16.5 Clase 150.
Distancia entre caras conforme a la Norma EN 558-1 (serie 20).
Plataforma de montaje directo ISO 5211 para una fácil automatización.
Eje y disco concéntricos para un control de flujo eficiente.
Válvulas diseñadas para el suministro de agua según Norma UNE-EN-1074.
Cumplen los requisitos de la normativa AWWA C-550.
Asiento del disco en NBR Shore 70 según EN 681 para mayor flexibilidad y resistencia.

APLICACIONES:

Las válvulas de mariposa son ideales para:

Sistemas de climatización, ventilación y calefacción.
Tratamientos y distribución de agua.
Industria minera.
Sistemas contraincendios.
Sistemas de riego agrícola.
Industria química y farmacéutica.
Sistemas sanitarios.
Construcción naval.
Industria azucarera.
Procesos de alimentos.
Trasvase de productos granulados.

Código	Medida	Conexión	Asiento	Accionamiento	Automatizable
5144ANSI050	2"	Lug	NBR	Palanca	Si
5144ANSI065	2 1/2"	Lug	NBR	Palanca	Si
5144ANSI080	3"	Lug	NBR	Palanca	Si
5144ANSI100	4"	Lug	NBR	Palanca	Si
5144ANSI150	6"	Lug	NBR	Palanca	Si
5144ANSI200	8"	Lug	NBR	Palanca	Si
5144ANSI250	10"	Lug	NBR	Palanca	Si
5144ANSI300	12"	Lug	NBR	Palanca	Si
5144ANSI050MR	2"	Lug	NBR	Operador de engranes	Si
5144ANSI065MR	2 1/2"	Lug	NBR	Operador de engranes	Si
5144ANSI080MR	3"	Lug	NBR	Operador de engranes	Si
5144ANSI100MR	4"	Lug	NBR	Operador de engranes	Si
5144ANSI150MR	6"	Lug	NBR	Operador de engranes	Si
5144ANSI200MR	8"	Lug	NBR	Operador de engranes	Si
5144ANSI250MR	10"	Lug	NBR	Operador de engranes	Si
5144ANSI300MR	12"	Lug	NBR	Operador de engranes	Si
